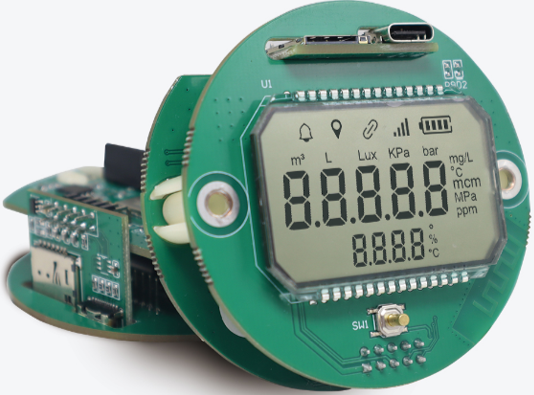

一、低功耗4G远传压力仪表简介
低功耗4G远传仪表，是一款4G全网通仪表，采用超低漏电的锂亚硫酰氯电池供电，可应用于缺乏电源的工业场合。远传仪表采用防爆外壳一体化设计，EMC防护等多项保护设计，适合于恶劣的工业现场，支持本地蓝牙配置，可以使用手机直接连接设置参数，更加方便快捷。
远传仪表可直接连接EMCP物联网云平台，充分使用平台丰富的组件功能。用户通过平台可以远程配置各项参数，简单易用，轻松创建可靠的数据通信网络。
二、产品特点
※ 超低功耗液晶屏显示，可显示电池电量，信号强度等辅助信息。
※ 提供边缘节点数据优化、实时响应、快速连接、智能应用，有效分担云计算资源负荷。
※ 支持对远传仪表的远程配置、远程程序在线升级功能。
※ 支持对历史数据本地存储，实现断网续传功能。
※ 支持历史报表、历史曲线展示，数据超限后，及时报警记录和推送报警消息。
※ 配套EMCP物联网云平台，支持web网页，手机APP、微信公众号终端访问。
※ 手机扫码一键添加设备。支持设备分享，多人查看访问。

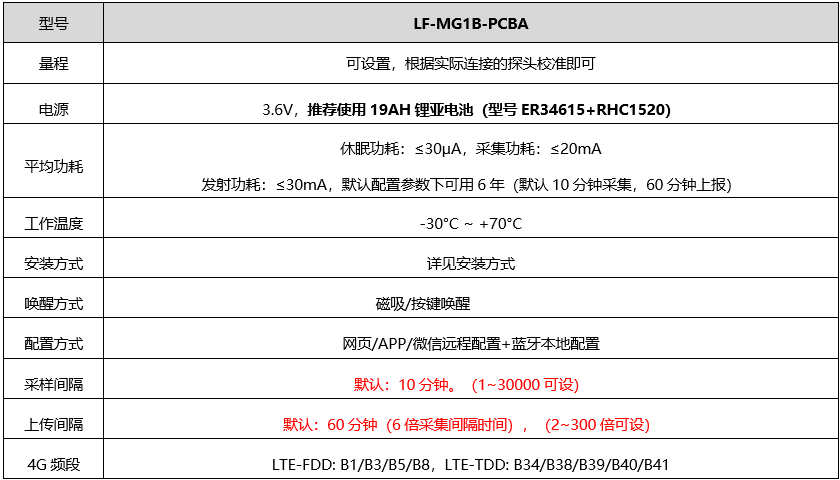

三、规格参数

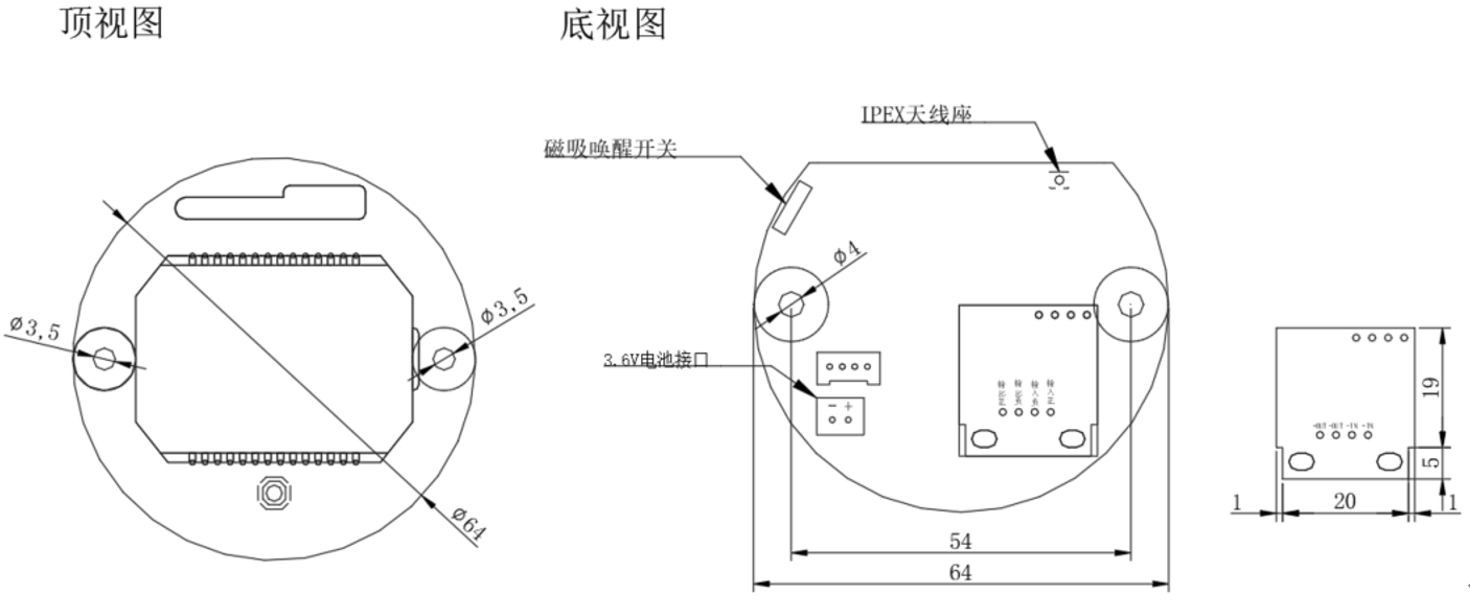

四、尺寸

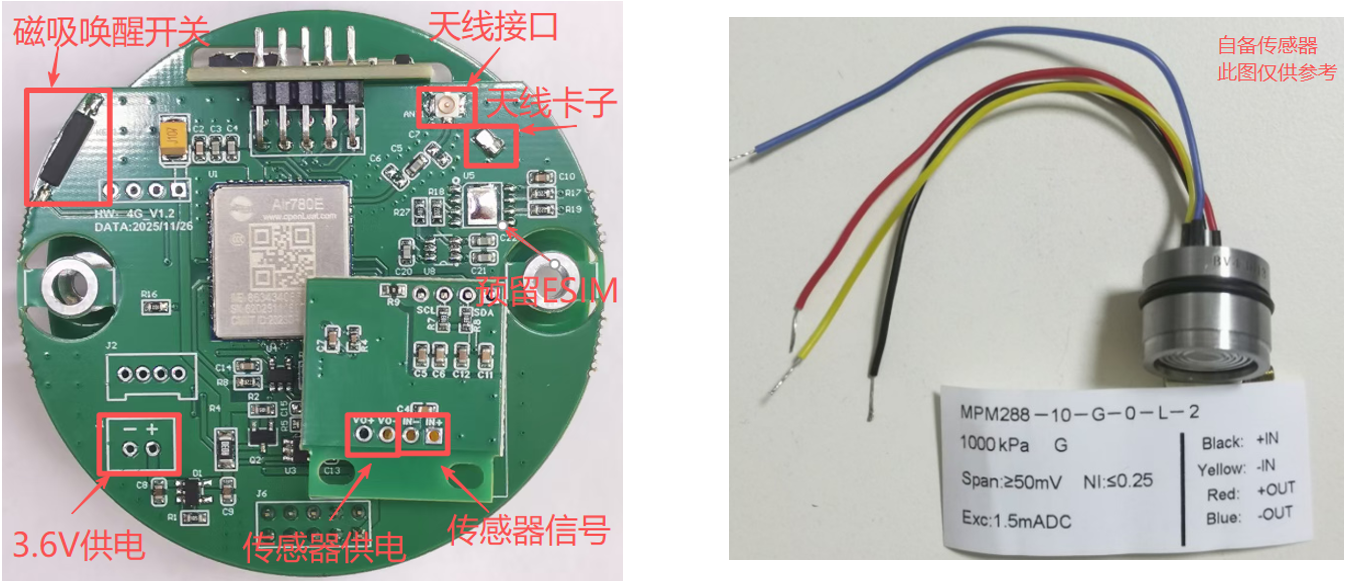

五、接线说明
磁吸唤醒开关（干簧管）：干簧管安装在PCB的外缘，用于通过磁铁近距离触发唤醒。机壳设计应使干簧管尽量靠近机壳内壁，以缩短触发距离。外部使用的磁铁需磁力适中，若磁铁尺寸过小或磁力不足，或干簧管距离机壳过远，可能导致无法可靠唤醒处理器。
天线接口：配合天线馈线的按压式锁扣使用。配有天线卡子，防止馈线的IPEX接口脱离底座。
ESIM：预留ESIM接口，需要焊接esim芯片，请联系商务。
电源接口：供电电压为3.6V，建议选择锂亚硫酰氯电池供电，电池规格为ER34615
+ HPC1520。HPC1520为大容量、低内阻的超级电容器。必须配合锂亚硫酰氯电池使用，不可省去！可依据实际设备功耗选择一节或两节电池。常规使用单节电池即可。推荐选择亿纬，日月，昊诚，孚安特等品牌厂家。
压力传感器接口：恒流源输出<2mA。从左到右接口定义为正输出（V0+/+OUT）、负输出（V0-/-OUT）、正输入（-IN/IN-）、负输入（+IN/IN+）。
六、装配说明

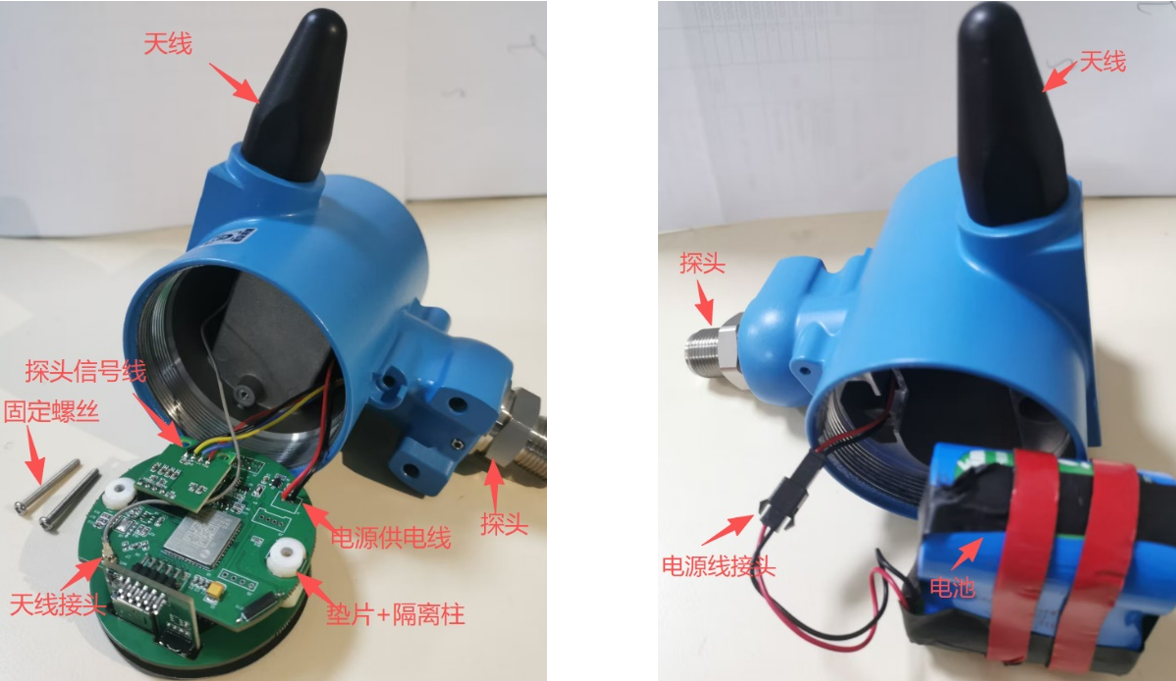

垫片*2+隔离柱*2 为出厂自带，设备SN/验证码（银色的贴纸或其他形式）贴于PCB板，装配时建议取下并贴于表壳外部以便进行配置和查看。
表壳、天线、压力探头、固定螺丝、电池等其他配件均为自备。
安装建议如下：

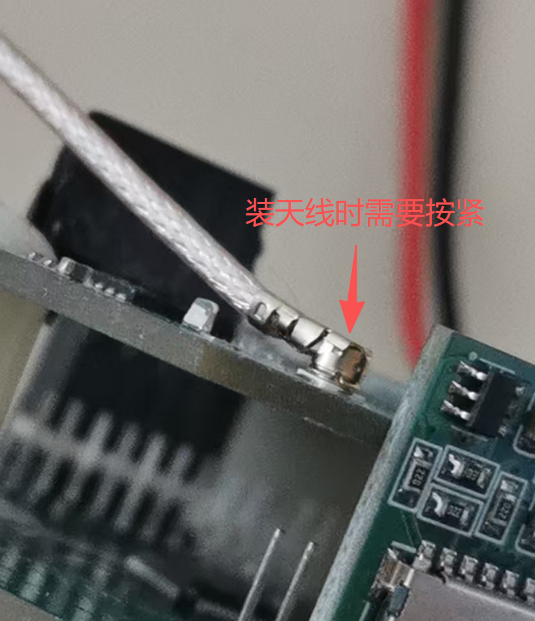

天线：选择高增益天线，安装时将天线接头安装牢固，并将天线线从背板处绕一下，并建议打胶（704硅橡胶），以免安装时损坏。
探头：根据所选机壳选择对应的探头并安装牢固（建议打好螺纹胶）。探头信号线和PCB板焊接牢固，测试正常后建议打胶（704硅橡胶）防止松动。
电池供电线：注意正负极，测试正常后建议打胶（704胶）防止松动。
电池：根据实际需求选择1节或2节电池（带电容），建议电源线接头使用可拆卸的对插端子，方便更换电池。电池安装到机壳中建议进行防碰撞处理（底部和侧面贴EVA泡棉单面胶带）。
固定螺丝：M3*25（mm）2个。（尺寸仅供参考，螺丝尺寸与实际使用的表壳有关，不宜过长。）
PCB板安装厚度：22mm，建议预留30mm（包含贴面+线厚度）。
机壳深度：由于PCB板厚度固定，建议面板深度不低于30mm（固定螺丝孔到前盖板）。如机壳深度过大，可以增加铜柱固定。电池槽过深可加厚EVA泡棉单面胶带。

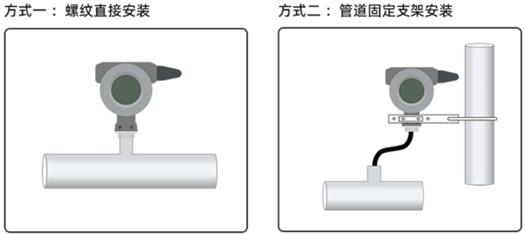

接线组装完成后，建议按照如下方式进行安装：

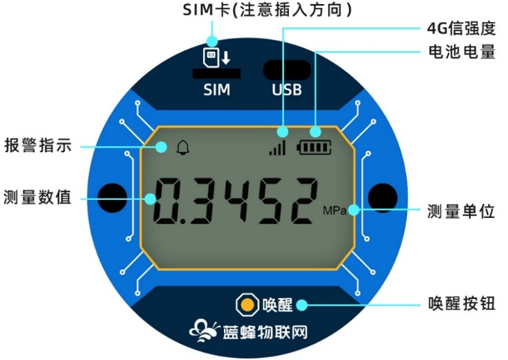

七、显示屏数据说明
贴面Ai格式文件如下（用Adobe Illustrator软件打开），可以在此基础上直接修改贴面图片样式，文件中包含贴面尺寸说明。
SIM卡插槽：应将物联网卡缺角在左前侧插入(卡芯片侧是朝下的)，卡为Nano小卡（即最小的卡）。
USB：厂家生产测试接口，用户无需使用。
4G信号值：显示当前网络的信号强弱，为保证数据传输的稳定性信号建议大于2格。
电池电量：显示当前电池的余量。
测量数值：唤醒后，每10秒采集并显示当前测量值。
唤醒按钮：可将仪表从休眠状态唤醒，唤醒后仪表会工作1分钟，默认间隔10秒采集并在屏幕上刷新和上报平台数据。
注意：手动“唤醒”主要用在调试阶段，手动激活设备查看当前测量值和状态。唤醒分“唤醒按钮”和“磁吸唤醒”（通过强力磁铁置于其上即可唤醒仪表），唤醒后显示屏数显内容会闪烁5秒（启动系统）此时表明已唤醒成功。唤醒后仪表会工作1分钟，默认间隔10秒采集并在屏幕上刷新和上报平台数据。
八、仪表工作流程

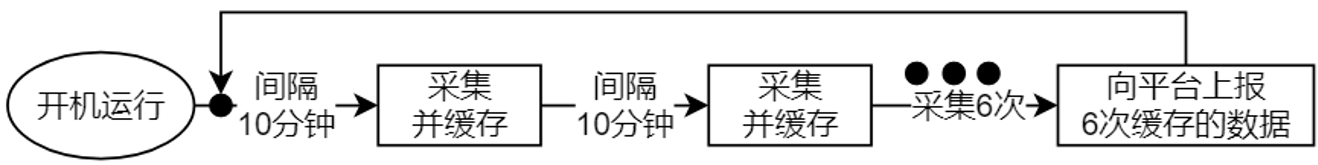

如下介绍仪表在正常工作状态时的工作流程（10分钟采集，60分钟上报模式下）
1、仪表大多数时间是在休眠工作模式下（非常省电）。
2、根据设定的采集时间间隔仪表自行运行对测量值进行采集（此时不开启4G上传数据，节省能量）。
3、当到达上报时间间隔后，模组会开启4G联网将之前采集的数据（未上报）打包上报给平台。
九、软件/APP使用快速入门
4G低功耗仪表支持电脑网页、手机APP（安卓/苹果），微信公众号、手机网页，4种访问渠道（公用同一账号）。以下将以常用的手机APP进行讲解说明。
电脑web网页(手机网页)：www.lfemcp.com
如下介绍将以安卓APP的操作进行介绍（其他客户端使用类似，不在一一赘述）。
第一步：注册账号+下载APP

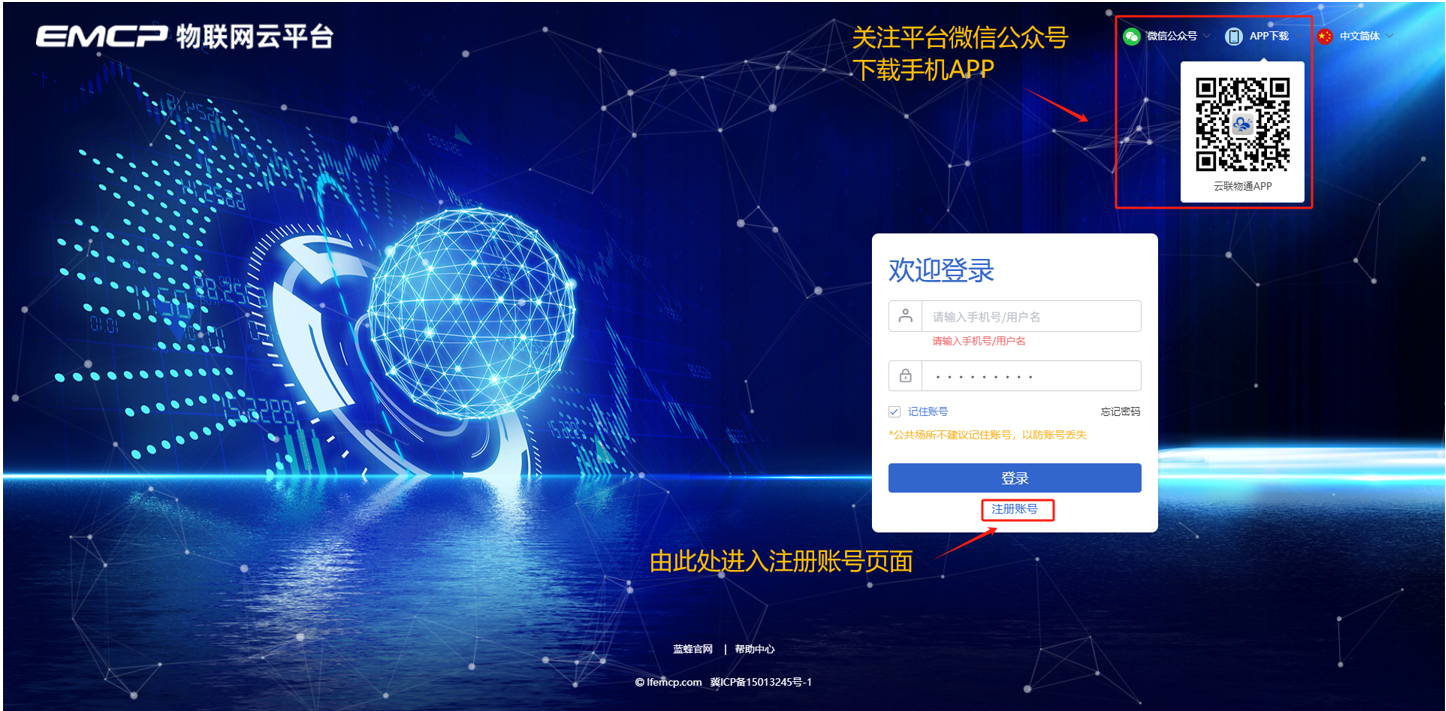

登录电脑平台网页www.lfemcp.com在登录页面点击“注册账号”(注册的为管理员账号）如下图；
手机扫描上图手机APP二维码，或在手机应用市场搜“云联物通”下载并安装。
注意：在注册时需要提供购买的设备的SN码和验证码（在机身上可找到）。每个用户/企业，只需注册一个企业管理员即可，通过此账号可创建多个子账号（可分配给最终用户使用）。

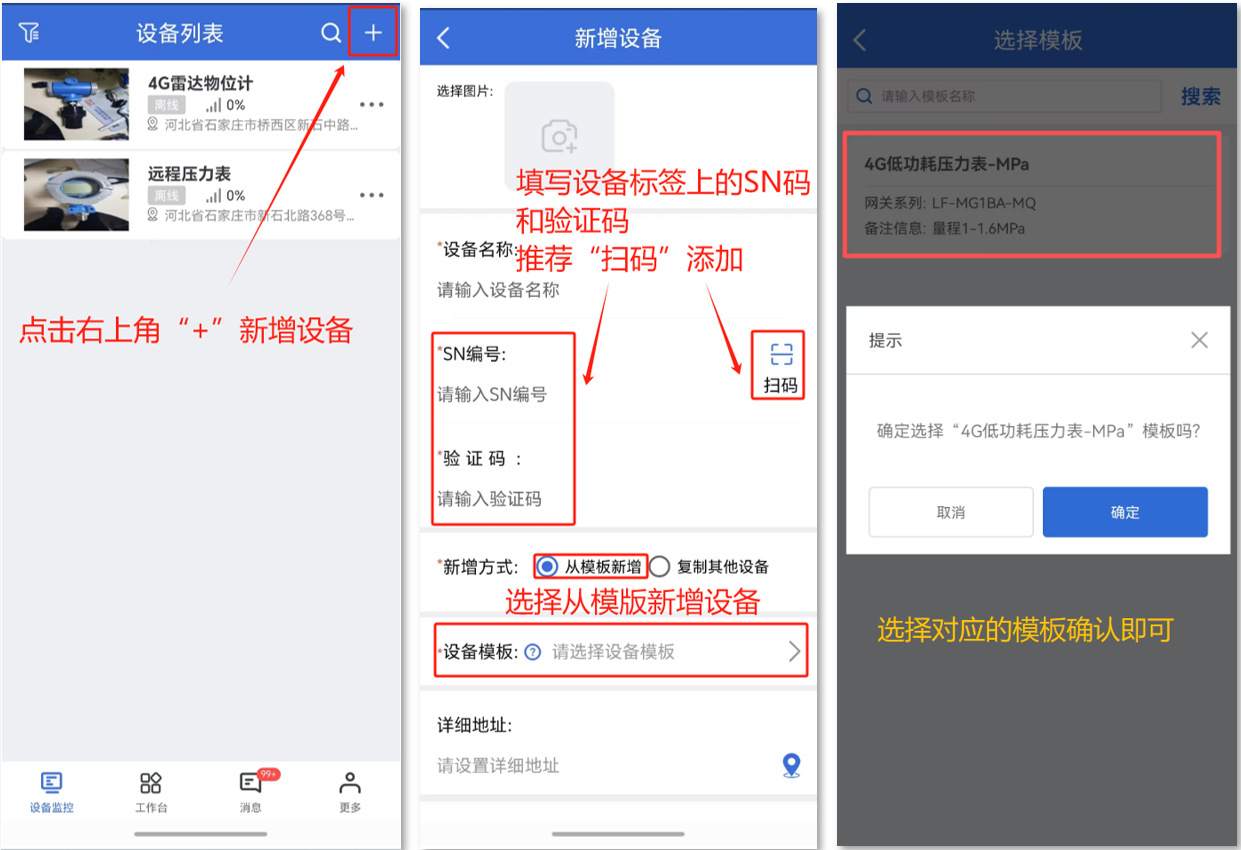

第二步：打开登录APP，添加设备
打开“云联物通”APP并登录。在设备列表页面的右上角点击【+】号新增设备。
说明：带红色“*”为必填项，各项说明如下。填写完毕，点击【提交】即可完成新设备创建。
“选择图片”：在设备列表上显示的图片，建议选择上，这样在列表页面便于识别设备。
“设备名称”：为必填项，不可账号下其他设备重名。如填写“XX厂XX污水井液位”。
“SN 编号”：(12位数字)在仪表机身上的标签可找到。
“验证码”：（6位英文大写字母）在仪表机身上的标签可找到
“扫码”：强烈推荐，通过扫描机身标签的二维码可直接识别并录入SN码和验证码。
“新增方式”：推荐使用【从模版新增】，如现有模版不喜欢，可参考8.6节。
“设备模板”：使用该型号设备自带公共模板，实现设备监控内容的快速创建。
“详细地址”：可在地图上选点，可用于记录设备安装位置，设置完成后可在地图上直接查看。
上述内容填写完毕，点击【提交】即可完成新设备创建。

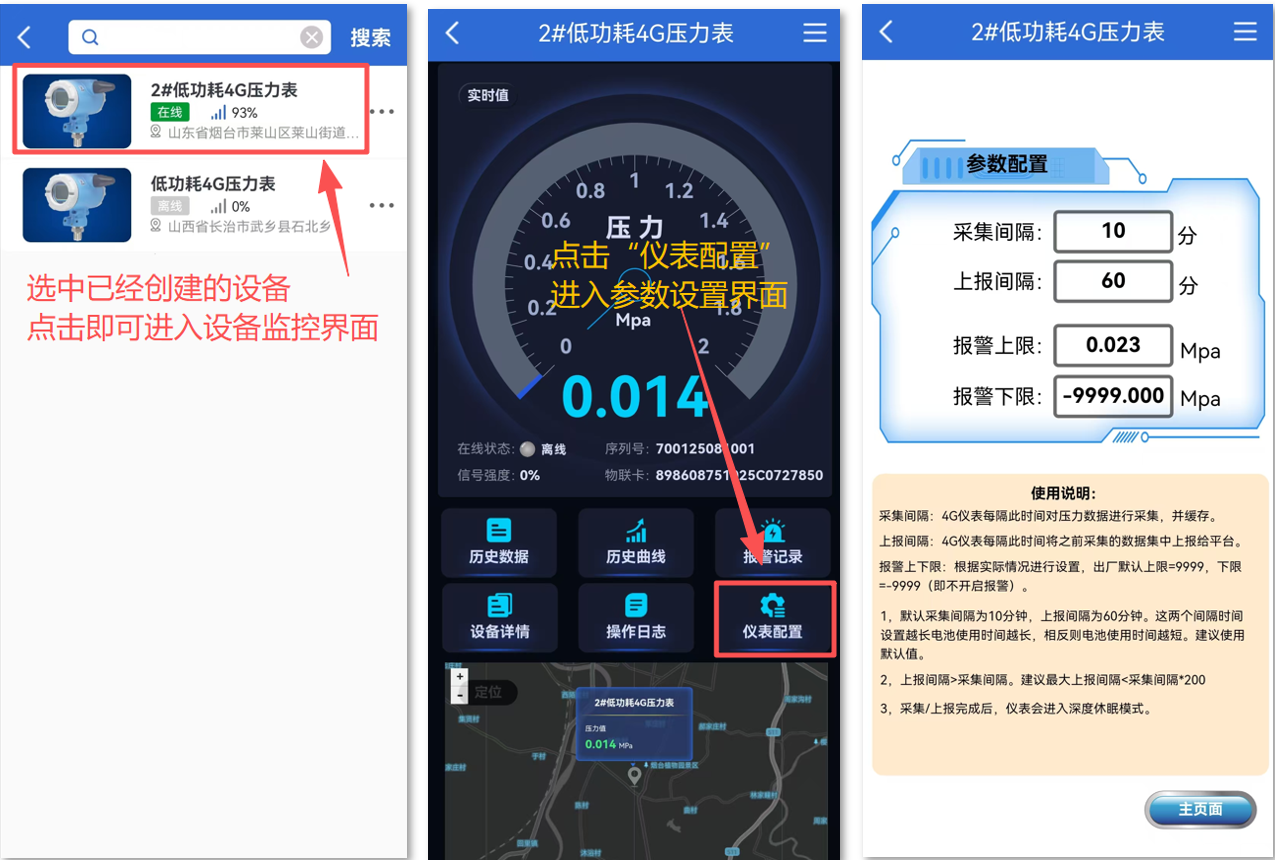

第三步：参数配置
新增设备后，在设备列表页面中点击设备框打开监控画面（未配置参数时显示值是不对的），点击右下角的“仪表配置”按钮进入参数配置页面。
Ø说明：初次安装后，一定要先对仪表进行配置。配置完成后建议手动【唤醒】仪表让配置数据能尽快同步到仪表中（手动唤醒说明参考10.1说明）。
采集间隔：设备采集数据的频率。设定范围：1-50000分钟。
上报间隔：设备采集的数据上报给服务器的频率。设定范围：5-50000分钟。
注意：采集间隔/上报间隔采用默认即可，间隔时间设置越长电池使用寿命越长，相反则电池使用寿命越短，设置要求：上报间隔≥采集间隔，上报间隔≤采集间隔×200。
报警上限：根据需要进行设定，当测量值超出此值会触发报警，并进行报警通知和记录。如果不需要报警则可将此值设置大一些（如超出量程范围，如9999）。
报警下限：根据需要进行设定，当测量值低于此值会会触发报警，并进行报警通知和记录。如果不需要报警则可将此值设置小一些（如超出量程范围，如-9999）。
第四步：打开设备，访问设备内容

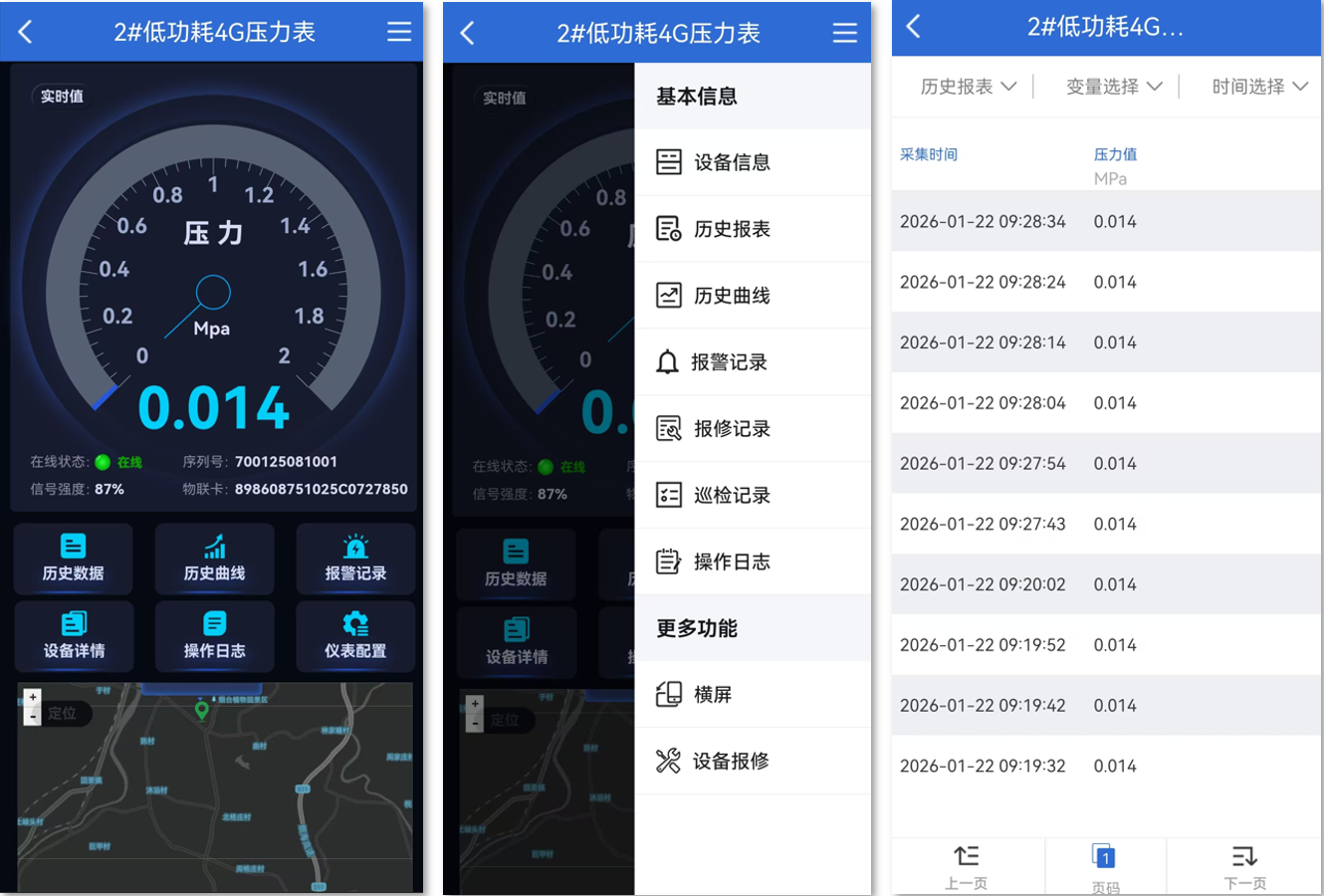

绑定设备成功以后，在设备列表页面，点击对应的设备即可查看设备监控画面。点击右上角的“☰”可查看设备的“历史报表”、“历史曲线”、“报警记录”“设备详情”等内容。如下图
十、基础功能
10.1 手动唤醒说明
设备支持磁吸方式和按钮方式(推荐磁吸唤醒)。手动唤醒一般在调试、配置、校正环节使用。
磁吸唤醒：使用使用磁力棒（磁铁）接触（1-3秒即可）
按钮唤醒：在面板中下方点击【唤醒】按钮即可。
唤醒后显示屏数显内容会闪烁5秒（启动系统）此时表明已唤醒成功。唤醒后仪表会工作1分钟，在这1分钟内仪表会间隔10秒采集数据并上发平台，此时在屏幕和平台客户端会刷新数据。
因手动唤醒后仪表会长时间全功率运行，因此多次频繁的唤醒设备加大电池的耗电量。建议非必要不要经常性的手动唤醒设备。

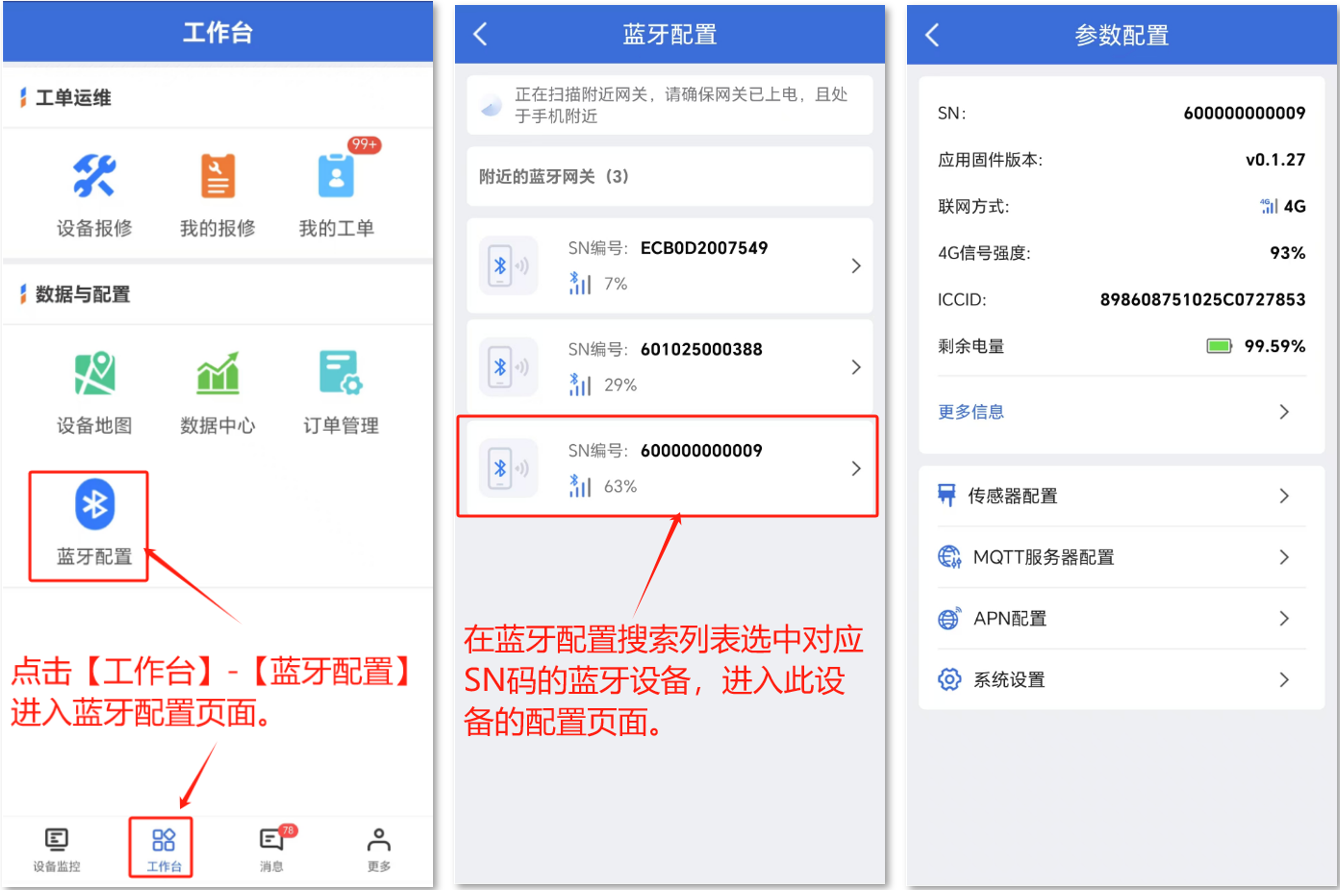

10.2 蓝牙配置说明（常用于调试阶段）
蓝牙配置是通过APP对设备进行配置和校准时用的。使用蓝牙配置需打开《云联物通》APP，并手动激活设备（参考10.1说明）。使用蓝牙配置时，手机蓝牙必须打开、授权APP蓝牙权限。使用步骤如下：
在蓝牙“参数配置”页面可以查询设备的SN码、固件版本、联网方式、信号强度、ICCID（物联网卡号）、剩余电量。已经对传感器、MQTT服务器、APN、系统设置等。
1， 蓝牙配置时，APP会提示让开启蓝牙权限和位置权限，我们按提示授权即可。
2， 在对设备进行蓝牙配置时，尽量手机和设备距离在5米以内。手机和设备之间不要穿墙或遮挡。
3， 如有同时搜索到多台设备，凭设备标签上的SN码做区分。
4， “传感器配置”“系统配置”为常用设置，“MQTT服务器”“APN”为非常用一般无需配置。
5， 设备唤醒后在连接蓝牙配置期间会一直运行不进入休眠，断开蓝牙后间隔1分钟会进入休眠模式。
10.3 电池说明
用户请自行购买锂亚电池（3.6V、19AH）。电池电量在设备前面板右上角有图标显示，平台端也有电量展示。电池规格为ER34615 + HPC1520。HPC1520为大容量、低内阻的超级电容器。必须配合锂亚硫酰氯电池使用，不可省去！可依据实际设备功耗选择一节或两节电池，常规使用单节电池即可。推荐选择亿纬，日月，昊诚，孚安特等品牌厂家。
因锂亚硫酰氯电池的特殊性，严禁倒立安装（即端子朝下，电池底部朝上）。倒立时，液态物质会流向电池顶部（原来的底部），导致隔膜部分区域浸润不充分，使得电池内阻增大、放电容量下降，甚至无法正常工作。
电池为一次性使用，不可充电。严禁短路、过放、挤压、拆卸、加热，以免电池漏液或爆炸。用完的电池不可随意抛弃，需深埋或按当地环保政策处理。
电池工作年限： 19AH（1节ER34615+RHC1520）电池不低于6年（10分钟采集/1小时上报/信号强度>50%/使用温度>-10℃条件下），缩短采集和上报时间会降低电池使用时长，反而会延长时长。

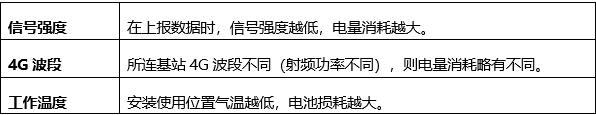

影响电池寿命的因素：

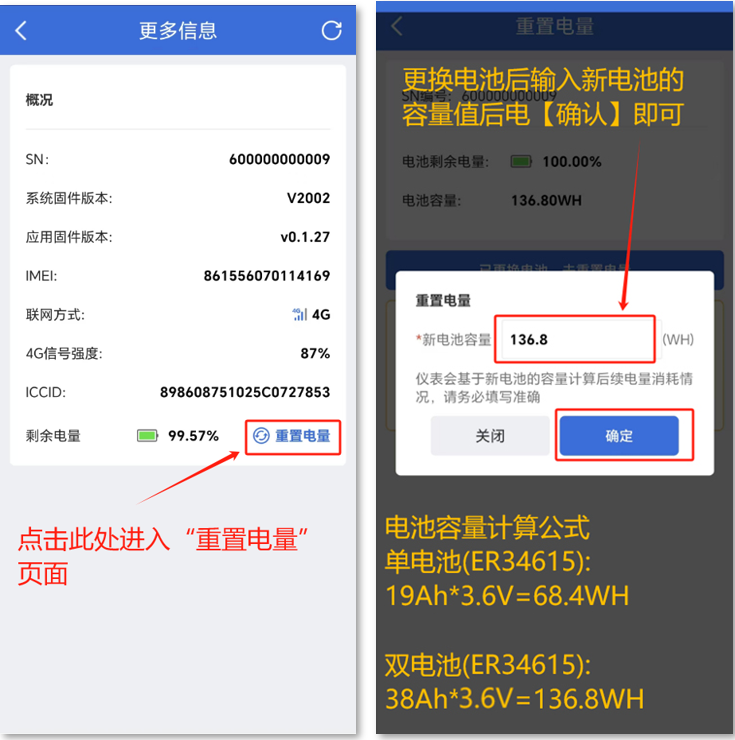

重置电量：如电池没电并更换电池后，务必要通过“云联物通”APP→进入蓝牙配置，在“参数配置”页面点击【更多信息】进入下图“更多信息”页面，在点击【充值电量】文字按钮进入“重置电量”页面，按图中容量计算公式填入对应的“新电池容量”，点击【确认】即可完成新电池的更换工作。
注意事项
1， 当电池电量低于20%和10%时平台会发出“低电量”报警消息。建议低于10%后尽量更换电池。
2， 如不进行电池更换千万不要“重置电量”否则将影响现有电池电量的计算。
10.4 传感器配置、系统配置
此配置可轻松在“云联物通APP”的设备监控页面远程在线配置（参考九章节中的第三步参数配置说明），因此一般无需通过蓝牙进行配置。

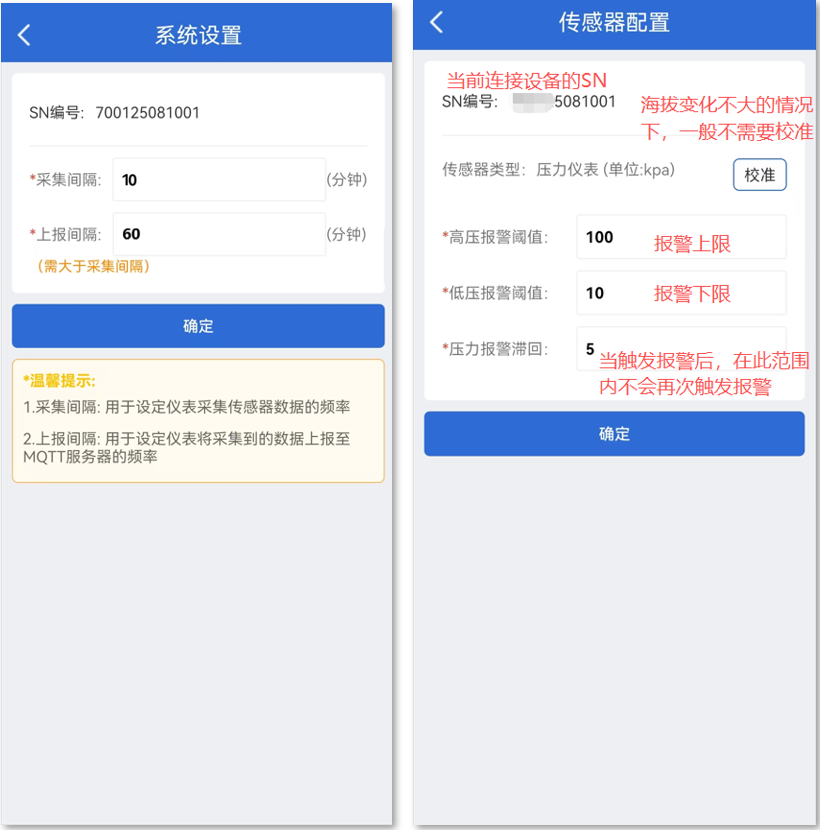

只有设备连接其他第三方的MQTT服务器时需要通过蓝牙配置这些参数。配置页面如下：
采集间隔：设备采集数据的频率。设定范围：1-50000分钟。
上报间隔：设备采集的数据上报给服务器的频率。设定范围：5-50000分钟。
注意：采集间隔/上报间隔采用默认即可，间隔时间设置越长电池使用寿命越长，相反则电池使用寿命越短，设置要求：上报间隔≥采集间隔，上报间隔≤采集间隔×200。
高压报警阈值：根据需要进行设定，当测量值超出此值会发出报警信息，并进行报警记录。如果不需要报警则可将此值设置大一些（如超出量程范围，如9999）。
低压报警阈值：根据需要进行设定，当测量值低于此值会发出报警信息，并进行报警记录。如果不需要报警则可将此值设置小一些（如超出量程范围，如-9999）。
压力报警滞回：当触发报警后，采集数值在此范围内不会再次触发报警。举例：当设置的高压报警为100，滞回为5，则在第一次触发报警后，采集数据在100-105之间不会再次触发报警。【高压报警阈值】：压力高于此处设置即触发报警。

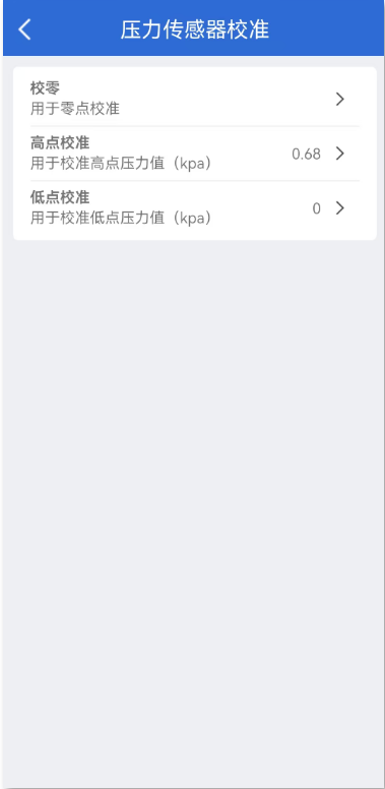

10.5 校准
在“云联物通APP”使用蓝牙连接成功后，在“传感器配置”中可以找到此项设置。
校准密码：987643
校零：在出厂校准环节使用，当环境变化比较大比如温度，可能会出现零点漂移。当发现在0Mpa时表现不是0Mpa时可以点击校零按钮，使设备重新将0值复位。一定不要在非零值的情况下点“校零”，那样会引入零点误差。
校准方式说明：首先把压力加压到探头的最大压力，然后根据对照压力表的数值写入高点的校准值，并点确定按钮。然后把压力释放一般到0MPa ，然后输入低点的对照压力数值。
当两个数值都正确校准后，可以随机打压不同压力，对比对照压力表，一般情况不会超过5%差别。
如果差别过大，可以重新校准，步骤相同，最好每次校准高低点，这样不容易出现错误。
校准（任意点）时，最好让校准系统压力趋于稳定后在输入标定数值。防止压力由于介质压力不稳定造成校准偏差。
十一、高级功能
11.1 组态说明
4G远传压力仪表默认使用模板组态进行展示，如果更改展示样式，可通过EMCP平台自行编辑组态画面。通过电脑网页打开EMCP平台网址：www.lfemcp.com，凭账号登录平台。

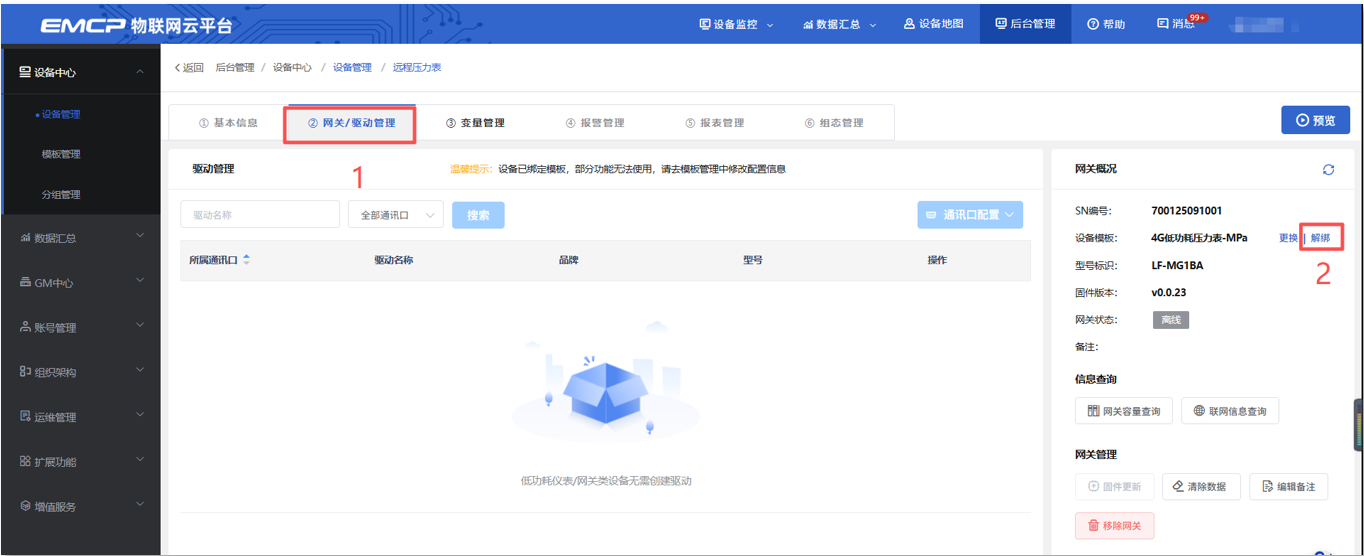

编辑组态前，需要将设备从公共模板上进行解绑，步骤如下：

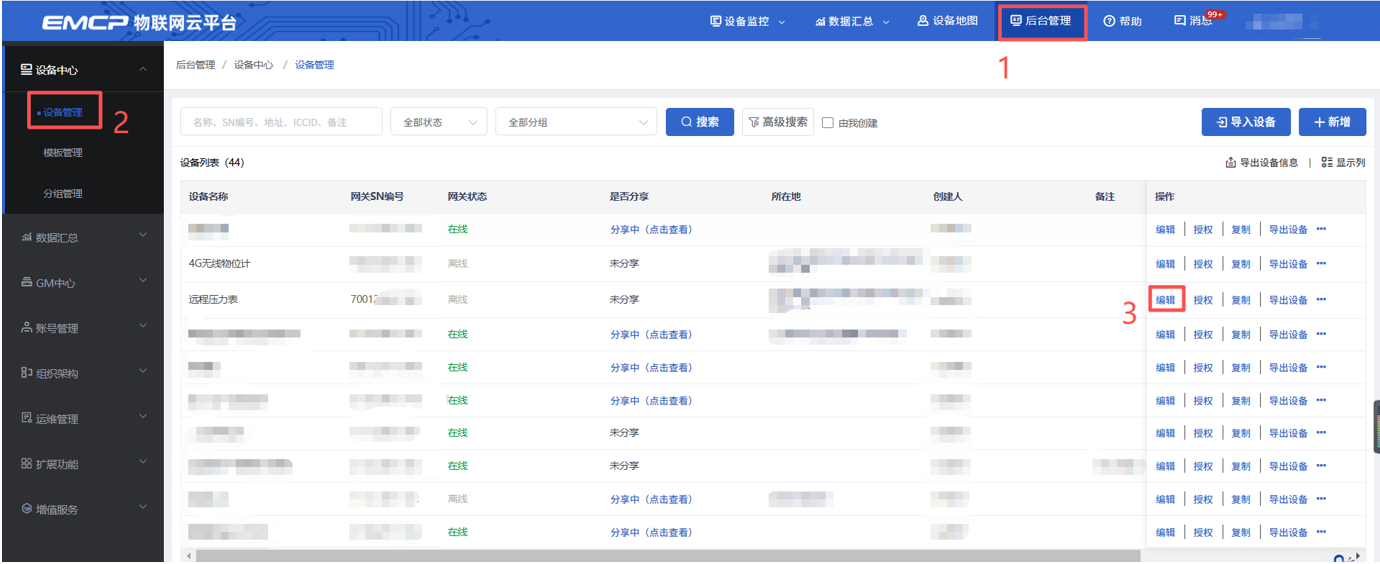

使用账号登录电脑网页端（www.lfemcp.com）→后台管理→找到自己的雷达液位计→点击编辑→点击②网关、驱动管理→点击解绑。
注意：解绑以后不要修改③变量管理，④报警管理，⑤报表管理。

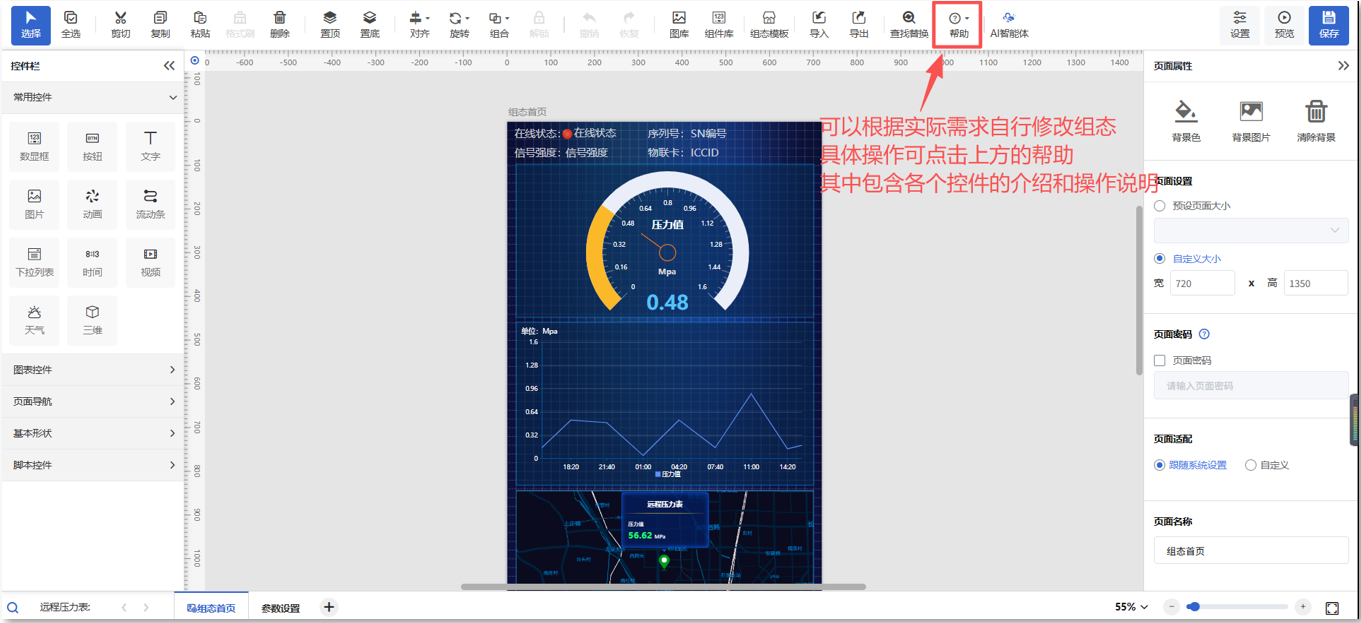

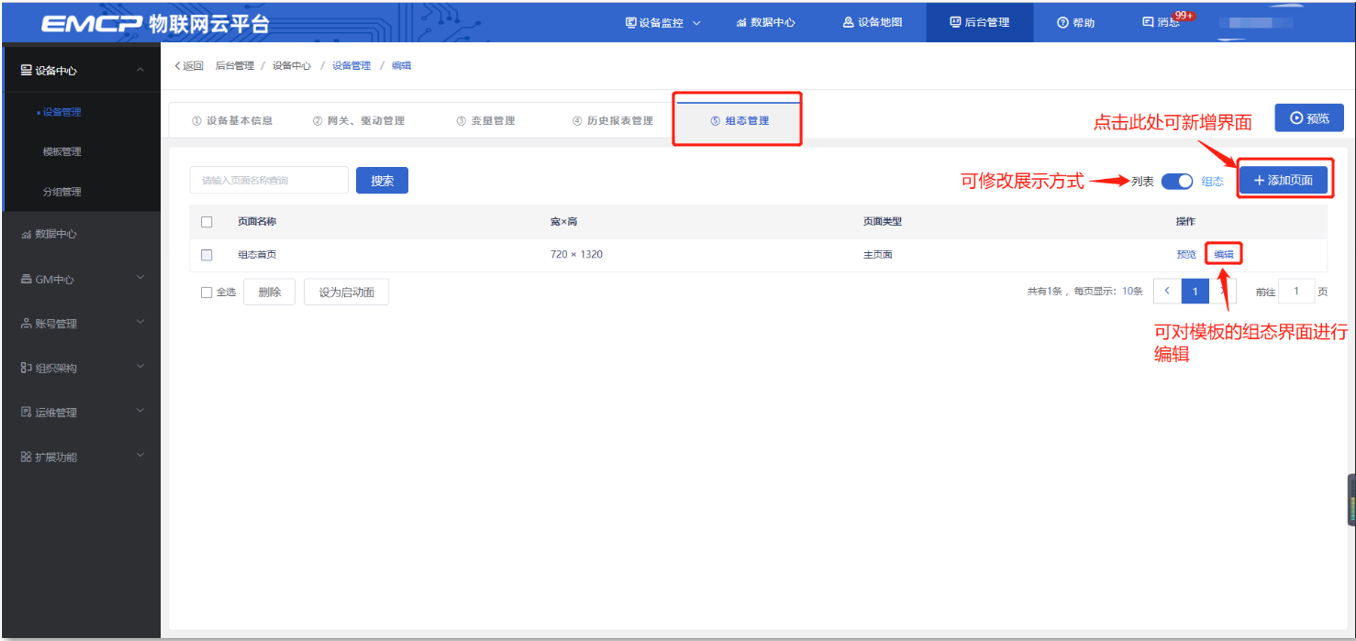

当设备解除绑定模板之后，点击“组态管理”即可编辑组态界面。
11.2 默认数据地址说明

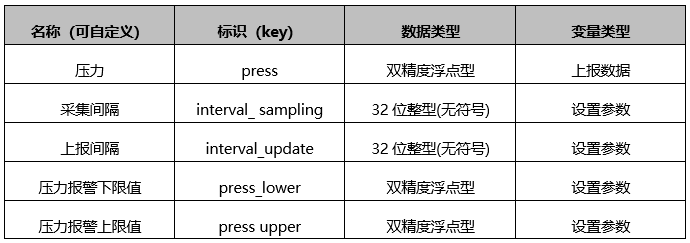

在③变量管理中，“标识”“数据类型”“变量类型”参数固定如下，不可修改。如填写其他地址会出现数据采集异常，一旦修改错误，必须按此表格重新填写。“名称”可自定义修改。

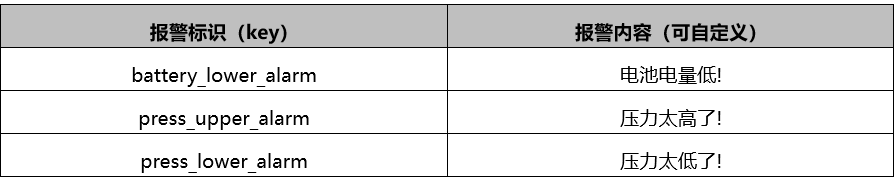

报警设置中，“报警标识”参数固定如下，必须按此填写，不可修改。“报警内容”可自定义修改。

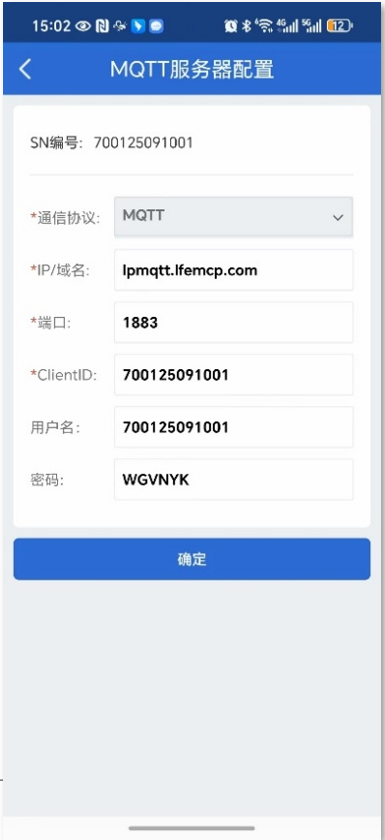

11.3 MQTT服务器配置
MQTT服务器配置是设备连接平台的联网参数，设备出厂默认连接自带的蓝蜂EMCP平台（无需进行配置，也不要进行任何的修改）。设备支持连接蓝蜂的EMCP平台和第三方MQTT平台，只能连接其中一个。只有在设备连接第三方MQTT服务器时才需要配置，配置说明如下：
通讯协议：目前仅支持“MQTT”协议。
IP/域名/端口：设备连接MQTT服务器的IP/域名/端口（这三个参数为平台方提供）。
ClinentID：连接MQTT服务器的的设备标识，出厂默认是设备SN码。
用户名/密码：连接MQTT服务器的身份标识，出厂默认为设备SN码和验证码。（这两个参数为平台方提供）。
主题/数据格式：仅限于默认格式默认主题，不支持修改主题、上报格式。
如果想要将数据上报到第三方MQTT平台，需要在“MQTT服务器配置”中将IP/域名、端口、ClinentID、用户名、密码填写正确，确保设备可以将报文上报到第三方MQTT平台。
11.4 MQTT对接参数说明

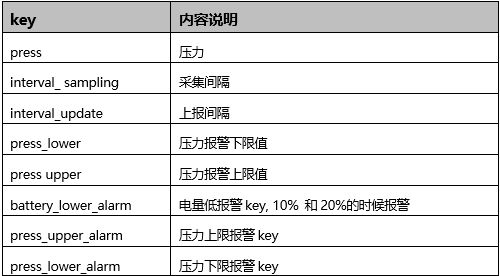

变量表和KEY对应关系如下表：
MQTT上报包含“数据上报”、“报警”、“设置仪表参数”、“上报仪表参数”。对应报文说明如下：

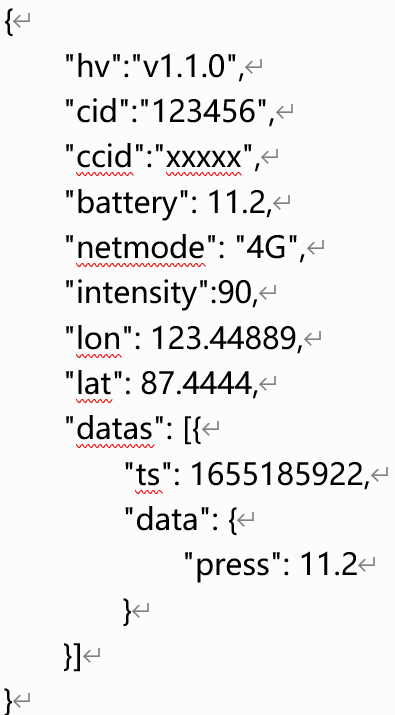

11.4.1 数据上报
主题：data/report/${sn}
格式：

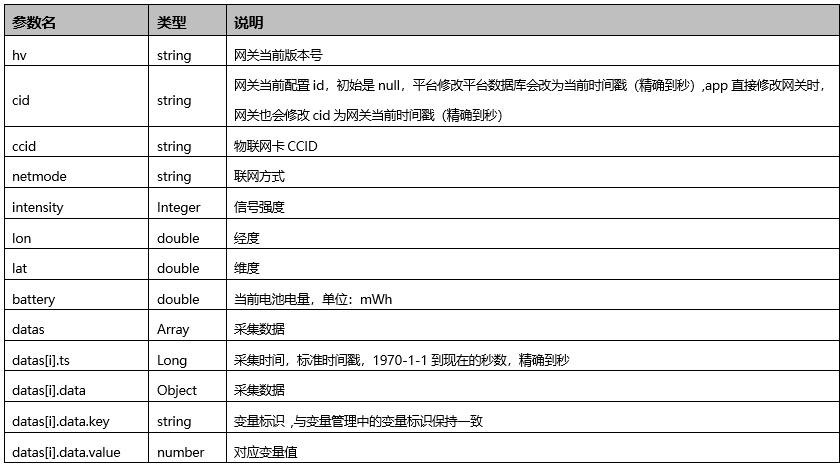

请求参数说明：

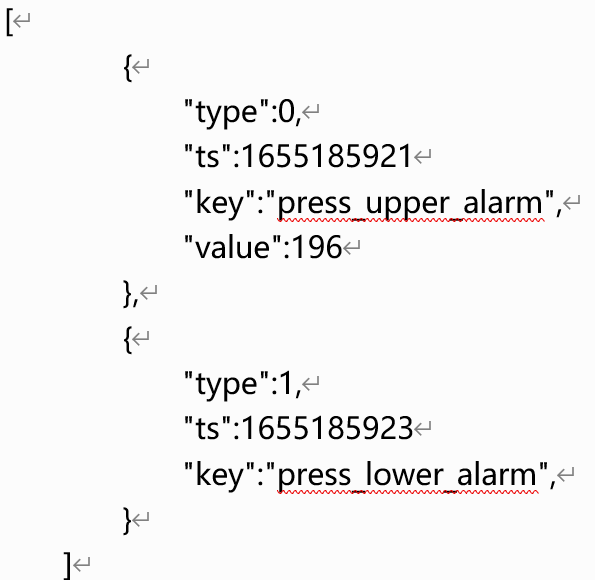

11.4.2 报警信息
主题：alram/${sn}
格式：

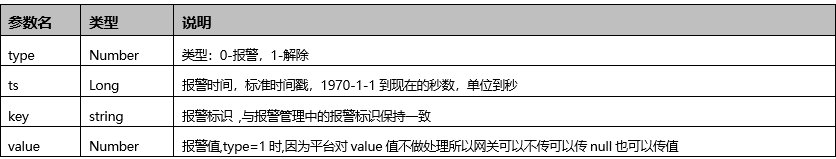

请求参数说明：

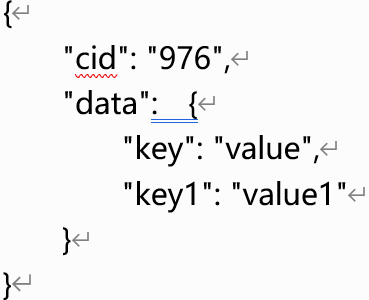

11.4.3 设置仪表参数
主题：params/set/${sn}

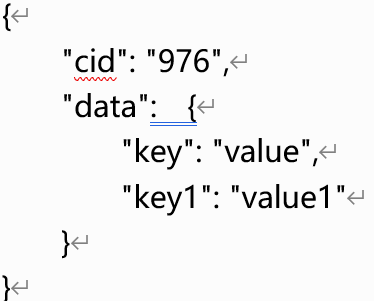

格式：

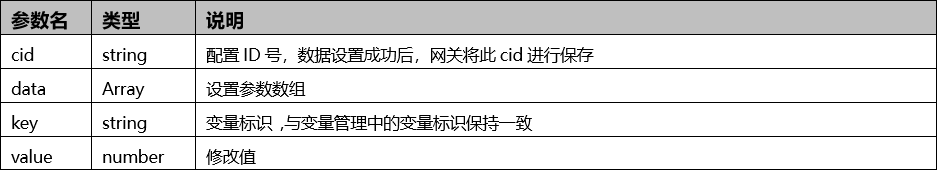

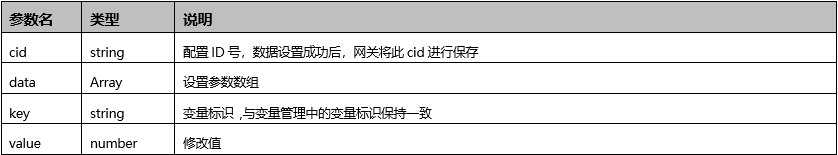

请求参数说明：
11.4.4 上报仪表参数
主题：params/report/${sn}
格式：
请求参数说明：
十二、常见问题
12.1 平台长久使用是否收费？
答：购买设备后可免费试用平台的基础监控服务（90%以上的功能），平台后续使用无需付费。可放心使用，一般可保证不低于使用10年。
12.2 流量到期如何续费？
答：1可在电脑网页登录平台，在电脑网页凭管理员账号登录EMCP平台www.lfemcp.com，进入“后台管理”-“扩展功能”-“物联网卡管理”中对所属的卡进行查询和充值。也可以在手机APP上当物联网卡到期前的充值提示中进行充值操作。物联网卡的充值支持微信/支付宝充值。也可以在平台的账户管理中申请开票。
12.3 如何将设备分享给其他人访问？
答：支持多人访问，在电脑网页凭管理员账号登录EMCP平台www.lfemcp.com，进入“后台管理”-“账户管理”中创建“操作员/普通角色”的账号，在创建好的账号中点击“设备授权”选择授权的设备。
12.4 如何开启短信/电话报警？
答：短信/电话报警需要购买资源包。初次注册号的企业管理员上会自带50个短信和30个电话条数（用于测试），数量不够可联系蓝蜂工作人员购买。此外平台自带的微信/APP报警是免费的可放心使用。
12.5 多个设备数据是否可以在同一画面上展示？
答：多个设备在同一画面集中展示数据平台的高级功能，需开通“数据中心”资源。在平台后台管理中的数据中心中可将最大200台设备的数据在同一画面（项目）中集中展示和管理。详情可在平台的帮助中心搜“数据中心”查看使用方法。
12.6 原画面不喜欢，我是否可以自己绘制画面？
答：初次使用建议使用默认的模版创建设备，这样简单且快速。如模版画面不喜欢可电脑网页EMCP平台www.lfemcp.com进入“后台管理”→“账户管理”→设备列表“编辑”→“网关/驱动管理”→“解绑”模版。然后在“组态管理”中可修改画面或者重新绘制。具体应用参考8.6组态说明。
12.7 如何让不同施工地点的同事分别添加设备？
答：在电脑网页凭管理员账号登录EMCP平台www.lfemcp.com，进入“后台管理”→“账户管理”中创建有后台设备管理权限的账号（可选择默认“普通工程师”角色），将创建的账号给同事使用即可。如果需要创建更高级权限的账号，可选择其他更高级的角色或者新建角色。
12.8 安装在窖井中，信号太低如何处理？
答：可以将设备安装在靠近出口位置和地面的距离尽量短。特殊场景可定制天线（可外部引出的）。
12.9 数据上报是什么机制？
答：关于数据上报，唤醒模式下，数据每隔10秒上报一次，历史数据10秒钟存储一次，持续1分钟；低功耗模式下，根据设置的采集间隔进行采集并存储到历史数据中（默认10分钟），当到达设置的上报间隔时（默认60分钟），会批量将采集的数据进行上报（默认状态下每次上报6条历史数据）。
12.10 报警记录是如何上报的？
答：首先需要做好报警上下限。当设备采集数据时，发现数据报警，会立刻上报报警数据。需要注意：低功耗模式下设备默认每10分钟采集一次数据。如果报警只持续了很短的时间（比如在10分钟内发生又恢复），就会采集不到报警消息，导致您收不到报警通知，后台也不会留下任何记录。
